Einphasen

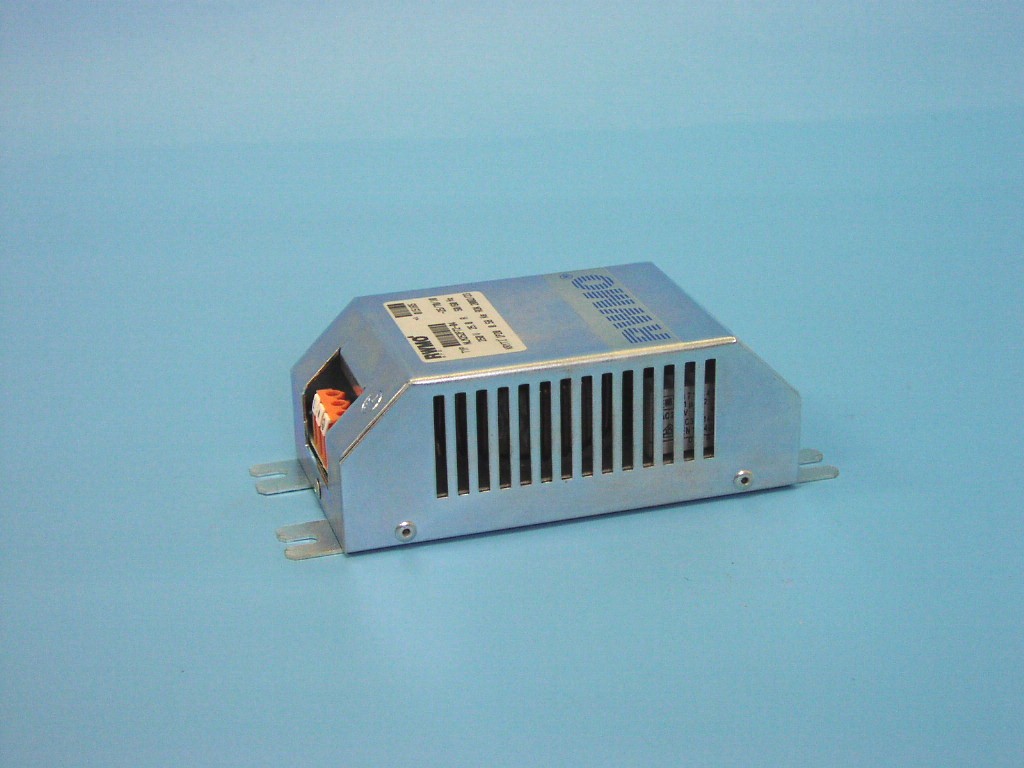

Universale Einphasenfilter für Frequenzumrichter
TECHNISCHE DATEN
-
Nennspannung - Ausführung 250V/50-60Hz
-
Nennstrom - siehe Tab.
-
Ableitströme - siehe Tab.
-
Durchschlagfestigkeit zwischen Ausführungen 1.000V DC, zwischen Ausführungen und Gehäuse 3.000V DC
-
Schutzart IP20
-
Nenntemperatur +40 °C
-
Kategorie klimatischer Widerstandsfähigkeit 25/70/10
-
Klemmen mit Schrauben bis Querschnitt 4 mm2
-
Länge der Leiter zwischen dem Filter und der Störguelle muß möglichst kurz sein
| Filter-Typ | Nenn- strom[A] |
Ableit- strom [mA] |
Bestellnummer | Gewicht [kg] | Abbildung | Preis |
| NLN062P72-04 | 6,3 | 16 | 371512902131 | 0,53 | 1 | Preis |
| NLM062P72-04 | 6,3 | 16 | 371512902132 | 0,53 | 1 | Preis |
| NLN102P72-04 | 10 | 16 | 371512902133 | 0,53 | 1 | Preis |
| NLM102P72-04 | 10 | 16 | 371512902134 | 0,53 | 1 | Preis |
| NLM162P72-04 | 16 | 16 | 371512902135 | 0,55 | 1 | Preis |
| NLM252P72-04 | 25 | 16 | 371512902136 | 0,58 | 1 | Preis |
| NCM162P42-04 | 16 | 30 | 371512902137 | 0,65 | 2 | Preis |
| NCM252P42-04 | 25 | 30 | 371512902138 | 0,85 | 2 | Preis |
|
Tabelle Entstörfilter |
|||
|
NC |
Filter für Frequenzumrichter |
N |
L Glied - Modifikation |
|
NM |
Filter für Frequenzumrichter |
P |
pi - Glied |
|
NL |
Filter für Frequenzumrichter |
C |
Doppelfilter für Frequenzumrichter |
|
NA |
L Glied vergossen |
A |
L Glied vergossen |
|
NB, ND |
L Glied vergossen |
S |
spezelle Ausführung |
|
L |
L Glied |
F |
Filter für Faraday Kabinen |
|
M |
L Glied - Modifikation |
|
|
| Tabelle - Ableitstrom max. | |||
| 0 | grenzenlos | 6 | 1,7 mA |
| 1 | 0,75 mA | 7 | 20 mA |
| 2 | 3,5 mA | 8 | 1,5 mA |
| 3 | 10 mA | 9 | andere |
| 4 | 40 mA | N | kein |
| 5 | 0,35 mA | ||

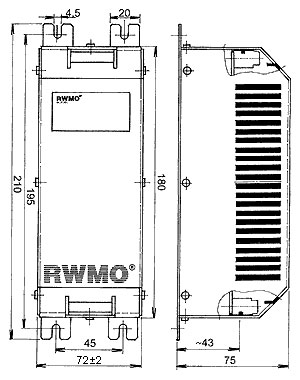

Abmessungs Entwurf Größe 1
Abmessungs Entwurf Größe 2
